Rohrbeschichtung
- Automatikpistolen und Schleuderräder
- Für manuelle und automatische Lanzen
- Für alle gängigen Materialien zur Rohrbeschichtung
Produktbeschreibung
Eine runde Sache.

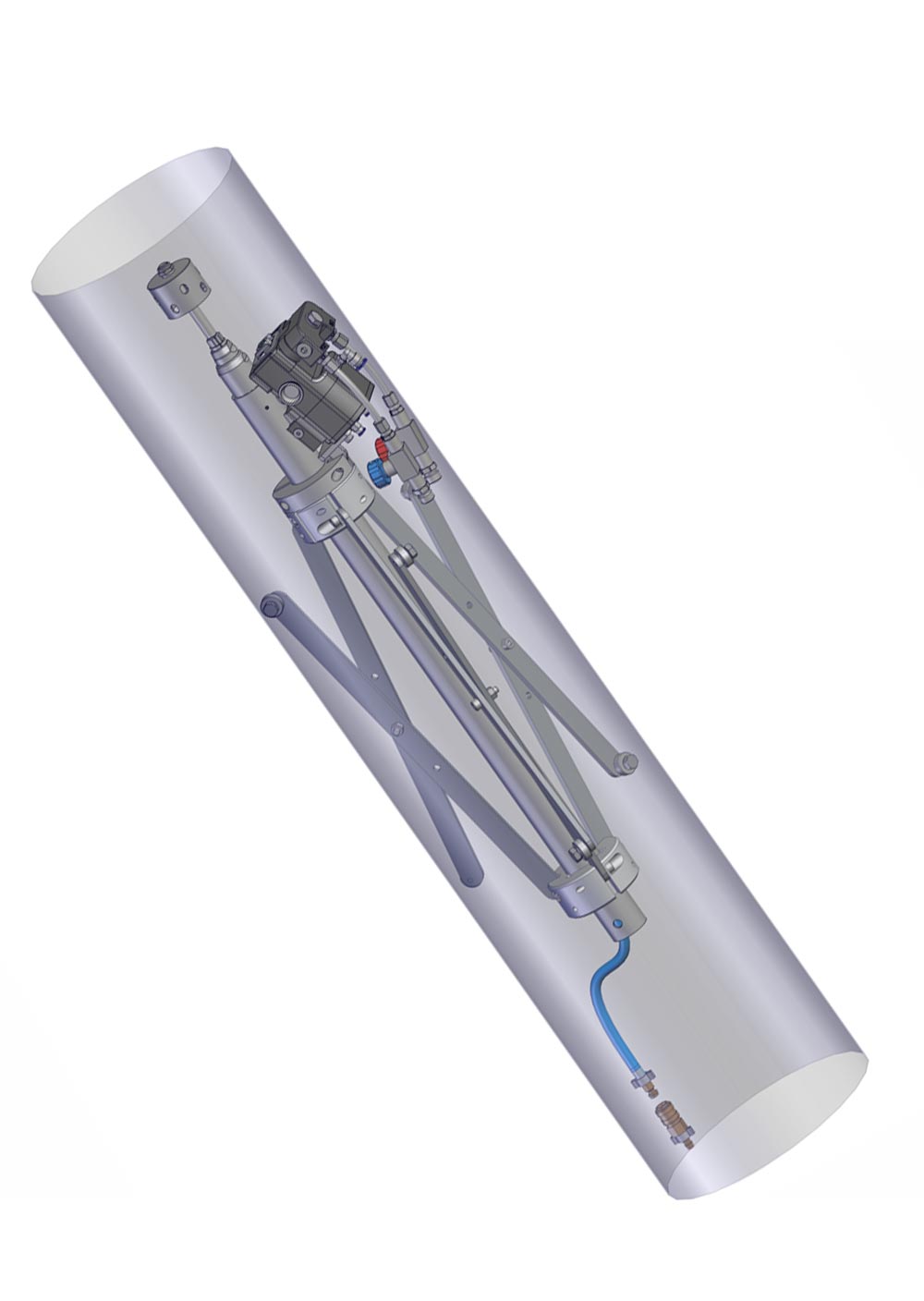

Rohre mit einem Durchmesser von 50 - 800 mm werden mit einem Schleuderrad von innen beschichtet, ohne das Rohr zu drehen. Die Beschichtung erfolgt in der Rückwärtsbewegung der eingesetzten Verfahreinheit. Für Rohre mit einem Durchmesser von 50 - 100 mm benötigt man ein Schleuderrad mit zwei Zentriervorrichtungen passend für den entsprechenden Rohrdurchmesser. Für Rohre mit einem Durchmesser von 100 - 400 mm (optional bis 800 mm) bieten wir stufenlos verstellbare Zentriervorrichtungen an. Zu einer kompletten Ausrüstung für Rohrinnenbeschichtung mit Schleuderrädern gehören eine Regeleinheit mit Automatikventil zur Montage an der Pumpe inklusive aller material- und luftführenden Schläuche. Basierend auf dieser Ausrüstung bieten wir auch eine Handpistole für manuelle Innenbeschichtungen von Rohren, Bögen und Winkeln bis 3 m Länge an. Größe und Form des Schleuderrades sind abhängig vom Rohrdurchmesser und den Materialien.
Technische Daten
| Beschreibung | Schleuderrad komplett |
| Bestellnummern | |
| ø 33 mm | 0656957 |
| ø 45 mm | 0656958 |
| ø 90 mm | 0656959 |
| Beschreibung | Automatikventil für Rohrinnenbeschichtung |
| Bestellnummer | 0655976 |
| Beschreibung | Zentriervorrichtung mit Rollen |
| Bestellnummern | |
| 69-78,5 mm | 0657948 |
| 77,5-97 mm | 0657949 |
| Beschreibung | Lanze mit Motor ab 600 mm Länge |
| Bestellnummer | 0656960 |
| Beschreibung | Handlanze mit Pistole 1800 mm lang |
| Bestellnummer | 0656948 |
| Beschreibung | Führung |
| Bestellnummern | |
| ø 100 - ø 400 mm für Lanze | 0656954 |
| 400 - ø 800 mm für Lanze | 0656956 |
B - auf Behälter, D - auf Dreifuß, F - auf Fahrgestell, G - auf Gestell, GZ - Auf Gestell mit Zulaufbehälter, W - auf Wandhalter,
ASL - Ansaugleitung, DAS - Direktansaugung
Einsatzgebiete
- Rohrinnenbeschichtung mit Automatikpistolen für manuelle oder automatische Spritzlanzen
- Innenbeschichtung von verlegten Rohren mit Robotertechnik und Schleuderrad
- Schleuderradsysteme für Rohre ab 50 mm Durchmesser
- Selbst Winkel und Abzweigungen wurden mit einem Schleuderrad auf Handlanze erfolgreich beschichtet
- Spezialspritzeinrichtung für die Muffenbeschichtung von Gußrohren (Durchmesser: 80 – 800 mm)
Eine runde Sache.
Rohre mit einem Durchmesser von 50 - 800 mm werden mit einem Schleuderrad von innen beschichtet, ohne das Rohr zu drehen. Die Beschichtung erfolgt in der Rückwärtsbewegung der eingesetzten Verfahreinheit. Für Rohre mit einem Durchmesser von 50 - 100 mm benötigt man ein Schleuderrad mit zwei Zentriervorrichtungen passend für den entsprechenden Rohrdurchmesser. Für Rohre mit einem Durchmesser von 100 - 400 mm (optional bis 800 mm) bieten wir stufenlos verstellbare Zentriervorrichtungen an. Zu einer kompletten Ausrüstung für Rohrinnenbeschichtung mit Schleuderrädern gehören eine Regeleinheit mit Automatikventil zur Montage an der Pumpe inklusive aller material- und luftführenden Schläuche. Basierend auf dieser Ausrüstung bieten wir auch eine Handpistole für manuelle Innenbeschichtungen von Rohren, Bögen und Winkeln bis 3 m Länge an. Größe und Form des Schleuderrades sind abhängig vom Rohrdurchmesser und den Materialien.
| Beschreibung | Schleuderrad komplett |
| Bestellnummern | |
| ø 33 mm | 0656957 |
| ø 45 mm | 0656958 |
| ø 90 mm | 0656959 |
| Beschreibung | Automatikventil für Rohrinnenbeschichtung |
| Bestellnummer | 0655976 |
| Beschreibung | Zentriervorrichtung mit Rollen |
| Bestellnummern | |
| 69-78,5 mm | 0657948 |
| 77,5-97 mm | 0657949 |
| Beschreibung | Lanze mit Motor ab 600 mm Länge |
| Bestellnummer | 0656960 |
| Beschreibung | Handlanze mit Pistole 1800 mm lang |
| Bestellnummer | 0656948 |
| Beschreibung | Führung |
| Bestellnummern | |
| ø 100 - ø 400 mm für Lanze | 0656954 |
| 400 - ø 800 mm für Lanze | 0656956 |
B - auf Behälter, D - auf Dreifuß, F - auf Fahrgestell, G - auf Gestell, GZ - Auf Gestell mit Zulaufbehälter, W - auf Wandhalter,
ASL - Ansaugleitung, DAS - Direktansaugung
Einsatzgebiete
- Rohrinnenbeschichtung mit Automatikpistolen für manuelle oder automatische Spritzlanzen
- Innenbeschichtung von verlegten Rohren mit Robotertechnik und Schleuderrad
- Schleuderradsysteme für Rohre ab 50 mm Durchmesser
- Selbst Winkel und Abzweigungen wurden mit einem Schleuderrad auf Handlanze erfolgreich beschichtet
- Spezialspritzeinrichtung für die Muffenbeschichtung von Gußrohren (Durchmesser: 80 – 800 mm)
